1W輸出1/2/3kVdc高壓電源模塊

發布于:2024-07-05 09:54:51

品牌名稱:SDS High Voltage

重要參數:

功率:1W

輸入電壓:+ 5/+12/+25 Vdc

輸出電壓:1.0/2.0/3.0 kVdc

工作溫度:-40°C to +80°C

尺寸:46.0 x 12.0 x 24.6 mm

  • 產品詳情

  WRV系列轉換器采用了原始設計,具備高頻脈沖寬度調制(PWM)電流模式調節器,能夠支持極寬的輸入電壓范圍。這種設計使得WRV系列特別適合于非穩壓電源應用,例如電池和太陽能電池等,同時也適用于需要多種電源輸入的系統。由于不需要預調節器,這種設計不僅簡化了系統結構,還降低了成本。此外,WRV系列能夠?qū)崿F(xiàn)嚴格的輸出電壓調節,并提供非常低的無脈沖紋波,溫度系數(TC)低于50 ppm/°C。

  WRV系列提供三種輸出電壓范圍:0至2kV、2.5kV或3kV。同時,它支持三種輸入電壓范圍:3.6至10Vdc、6至15Vdc以及1.5至26Vdc,輸出功率為1W。這些特性使得WRV系列轉換器在多種電源環境中都能提供穩定可靠的電力轉換解決方案。

規格參數:

Parame tersSpecifications
Input vol-
tageVin
(pins 1&2
[5]:absolute maximum 15Vdc,recommended:from 3.6 to 10Vdc
[12]:absolute maximum 28Vdc,recommended:from 6 to 15Vdc
[24]:absolute maximum 28Vdc,recommended:from 13.5 to 26Vdc
Input current
(roomtem-
perature

[5][12][24]
Vin3.6Vdc
10.0Vdc
5.0Vdc10.0Vdc6.0Vdc12.0Vdc15.0Vdc13.5Vdc24.0Vdc26.0Vdc
Inibit
Mode
<40μA<60μA<150μA<70μA<200μA<300μA<240μA<600μA<650μA
HV
setting =
0V
<6mA<5mA<5mA<2mA<2.5mA<3mA<5mA<6mA<6mA
HV
setting =
2.5Vdc
no load
<110mA<90mA<55mA<70mA<50mA<40mA<55mA<40mA<40mA
HV
setting=
2.5Vdc
full load
<560mA<440mA<220mA<350mA<180mA<150mA<160mA<95mA<90mA
HVoutput
Vout
(pin 9)
Programmable voltage:referto the Selection Guide for voltage ranges
PolarityFixed positiveor negative
HV setting
(pins  3,4)
Via an external voltage source 0 to+2.5Vdc.
An external potentiometer,minimum resistance 2k,canbe used assosiated with the reference voltage(pin5)
The input impedance of the HV setting is 1M.
Accuracy:+/-0.2%at ratedoutput voltage.
Max.output current loutRefer to the Selection Guide
Load voltage regulation±0.01%for no load to full load
Line voltage regulation±0.01 %over recommended input voltage range
Residual ripple0.002%
Temperature coefficient<50ppm/℃
Output HVmonitoring (pin 6)0/+3,000V,output impedance=1kQ
Accuracy:+/-0.2%at rated output voltage
Output current monitoring (pin 7)0/+3,000V,output impedance=10
Accuracy:+/-1%after compensation (see note)
Output reference voltage (pin5)Refer to the Selection Guide
Inhibition mode (pin 8)±0.01%for no load to full load
Operatingcase temperature-40℃ to+80℃
Storage temperature-40℃to+80℃
Safeguards·Arc and short circuit protection
·Soft start feature:the start is guaranted with no overshoot
·Protected against reverse Vin (-30Vdc max.)
·HV

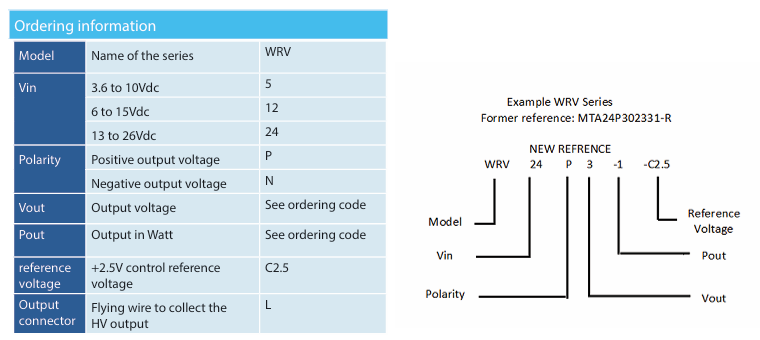

訂購指南:
