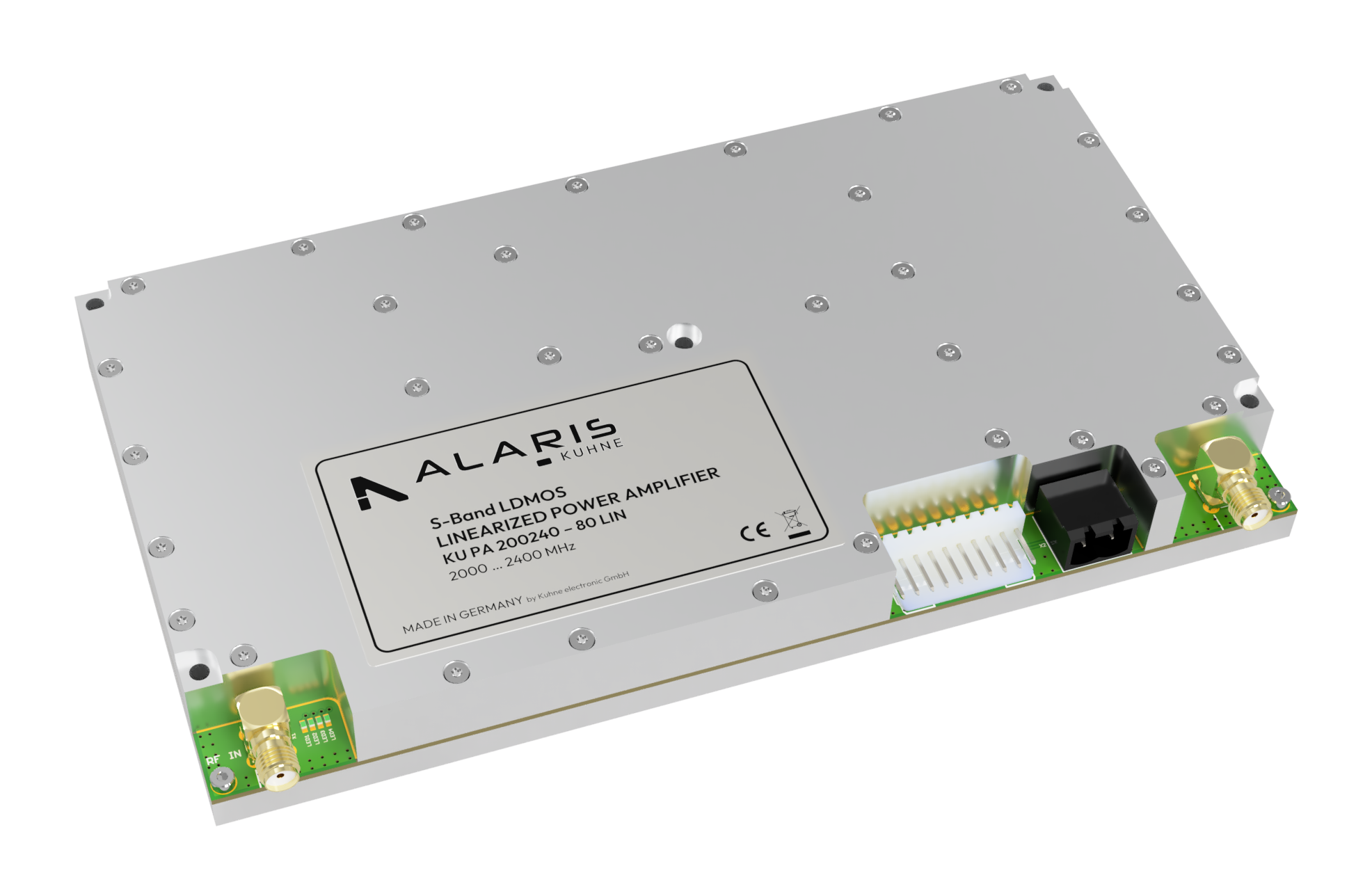

KU PA 200240 80 LIN 是一款高性能的線性化功率放大器，專為數字廣播系統設計，如DVB-T、DVB-S以及使用QPSK、QAM和MMDS調制的COFDM系統。
頻率范圍：2000至2400MHz
輸出功率：在COFDM模式下，典型輸出功率為10W，最低保證8W。
增益平坦度：在小信號條件下，增益平坦度典型值為±1dB。
諧波抑制：在40dB輸入功率下，諧波抑制比典型值為60dB。
電源電壓：工作電壓范圍為+28至+32V DC。
工作溫度：可以在-20至+55°C的溫度范圍內工作。
尺寸和重量：尺寸為184 x 100 x 20mm，重量大約為550g。
輸入功率：正常操作下為+5至+10dBm，最大不超過+10dBm。
增益平坦度：在自動電平控制(ALC)下，增益平坦度典型值為±1分貝。
保護：輸出保護隔離器，防止高電壓駐波比(VSWR)損害。
監測輸出：具備正向和反向功率檢測功能。
電源和電流：典型待機電流為1.1A，10W輸出時的典型電流消耗為2.8A。
控制：可以通過3至14V DC進行開/關控制。
應用場景包括：
多通道多點分配服務(MMDS)
數字廣播系統(DVB-T、DVB-S)
使用QPSK、QAM調制的COFDM系統
特點：
使用LDMOS FET技術
高線性度(內置線性化器)
良好的諧波抑制
用于保護的隔離器，防止高VSWR
正向和反向功率檢測的監測輸出(直流電壓)
通過直流電壓進行開/關控制
可調的ALC(自動電平控制)
串行接口
